Dimensiunile coturilor fără sudură din oțel inoxidabil conform EN 10253-4/A în trei execuții: 90° tip 3D, 90° tip 2D (r ≈ 1,0 × diametru interior) și 45° tip 3D. Simboluri: D - diametru exterior, s - grosimea peretelui, r - raza de curbură (mm). Extindeți tabelul tipului de cot dorit pentru a vedea toate combinațiile dimensionale disponibile.
Cum se folosesc tabelele dimensionale
Această pagină prezintă dimensiunile coturilor fără sudură din oțel inoxidabil fabricate conform EN 10253-4/A, în trei execuții: coturi 90° cu rază 3D (de la 12 la 168,3 mm), coturi 90° cu rază 2D (de la 21,3 la 273 mm) și coturi 45° cu rază 3D (de la 12 la 323,9 mm). Fiecare rând este o combinație disponibilă: diametru exterior D, grosimea peretelui s și raza de curbură r; tabelul coturilor de 45° indică în plus toleranța dimensională.
La alegerea cotului pentru instalație, potriviți D și s cu țeava de care va fi sudat cap la cap - diametrul exterior și grosimea peretelui fitingului trebuie să corespundă dimensiunilor țevii, astfel încât fața sudurii să fie uniformă, iar curgerea neperturbată.

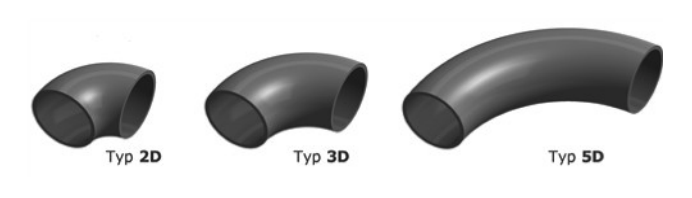

Tip 2D sau 3D - ce rază să alegeți
Denumirea tipului se referă la raza de curbură a cotului. La coturile 2D raza de curbură corespunde aproximativ diametrului interior al țevii (r ≈ 1,0×d) - arcul este strâns, iar cotul compact, ceea ce ușurează montajul în spații restrânse. Coturile 3D au o rază vizibil mai mare - schimbarea direcției de curgere este mai lină, ceea ce înseamnă rezistență hidraulică mai mică, turbulență mai redusă și o eroziune mai lentă a peretelui în cot.
În practică: unde contează spațiul - 2D; unde contează curgerea, mediile abrazive, vitezele mari sau curățarea mecanică a conductei (trecerea dispozitivelor de curățare) - 3D. Coturile de 45° se folosesc pentru schimbări line de direcție ale traseului; două coturi de 45° îmbinate dau o schimbare de direcție de 90° cu un arc mai lung și mai lin decât un singur cot de 90°.
EN 10253-4 - coturi pentru sudare cap la cap
Norma EN 10253-4 acoperă fitingurile de conducte pentru sudare cap la cap din oțeluri inoxidabile austenitice și austenito-feritice (duplex). Ea specifică dimensiunile, toleranțele de fabricație, cerințele de material și încercările. Coturile din tabele sunt executate în tipul A al acestei norme (factor de utilizare redus - în calculele de presiune, un cot de tip A este tratat conservator). Fitingurile se livrează cu certificat de inspecție 3.1 conform EN 10204 și îndeplinesc, printre altele, cerințele AD 2000 W2/W10, precum și HP 7/3 și HP 8/3.
Fitingurile fără sudură - formate din țeavă fără sudură - nu au cusătură longitudinală și, prin urmare, nicio zonă slăbită la o îmbinare. Mărcile standard de catalog sunt oțelurile austenitice stabilizate 1.4541 (321) și 1.4571 (316Ti); la cerere sunt disponibile și 1.4462 (duplex), 1.4539 și 1.4841. Disponibilitatea detaliată a mărcilor pentru fiecare dimensiune se găsește pe paginile de produs din magazin.
Toleranțe de fabricație conform EN 10253-4
Coturi 90° (tip 2D și 3D)
| Wymiar | Tolerancja |
|---|---|
| [D] Diametru exterior | ± 1,0 % sau ± 0,5 mm* (clasa de toleranță EN D2) |
| [r] Raza de curbură | D ≤ 219,1 mm: ± 2,0 mm; D ≤ 762 mm: ± 5,0 mm |
| [T] Grosimea peretelui | −12,5 % / +15 % |

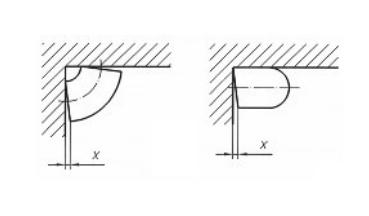

| [X] Perpendicularitate, aliniere | 1 % din diametrul exterior sau 1 mm* |
Coturi 45°
| Wymiar | Tolerancja |
|---|---|
| [D] Diametru exterior | ± 1,0 % sau ± 0,5 mm* (clasa de toleranță EN D2) |
| [r] Raza de curbură | D ≤ 219,1 mm: ± 3,0 mm; D ≤ 762 mm: ± 5,0 mm |
| [H] Cota centru-capăt | D ≤ 219,1 mm: ± 2,0 mm; D ≤ 762 mm: ± 5,0 mm |
| [T] Grosimea peretelui | −12,5 % / +15 % |
| [X] Perpendicularitate, aliniere | 1 % din diametrul exterior sau 1 mm* |
* se aplică valoarea mai mare
Întrebări frecvente
Care este diferența dintre un cot 2D și unul 3D?
Diferența este raza de curbură: la un cot 2D raza corespunde aproximativ diametrului interior al țevii (r ≈ 1,0×d), în timp ce la un cot 3D este vizibil mai mare. Un cot 2D este mai compact și ocupă mai puțin loc; un cot 3D oferă o schimbare de direcție mai lină - rezistență la curgere mai mică, turbulență mai redusă și o eroziune mai lentă a peretelui în cot.
Când se folosesc coturi de 45° în loc de 90°?
Coturile de 45° servesc la schimbări line de direcție ale traseului - de ex. la ocolirea obstacolelor, la conducerea țevii în diagonală sau oriunde un unghi drept complet ar crește inutil pierderile de sarcină. Două coturi de 45° îmbinate dau o schimbare de direcție de 90° cu un arc mai lung și mai lin decât un singur cot de 90° - o soluție folosită frecvent în instalațiile cu debite mari.
Cum potrivesc cotul cu țeava?
Potriviți diametrul exterior D și grosimea peretelui s ale cotului cu țeava de care va fi sudat. La sudarea cap la cap, ambele piese trebuie să aibă dimensiuni concordante la îmbinare - o diferență de grosime a pereților îngreunează realizarea unei suduri corecte și perturbă curgerea. Dacă țeava dumneavoastră are dimensiunea 48,3 × 3,2 mm, alegeți un cot de 48,3 × 3,2 mm în tipul de rază necesar.
Ce înseamnă coloanele D, s și r din tabele?
D este diametrul exterior al cotului (identic cu diametrul țevii), s este grosimea peretelui, iar r este raza de curbură măsurată la axa cotului. În tabelul coturilor de 45°, coloana toleranță r indică în plus toleranța dimensională pentru diametrul respectiv. Toate dimensiunile sunt în milimetri.
De ce coturi fără sudură și nu sudate?
Un cot fără sudură este format din țeavă fără sudură și nu are cusătură longitudinală - adică nicio zonă cu rezistență mecanică și rezistență la coroziune potențial reduse. În instalațiile sub presiune și cu medii agresive, absența sudurii înseamnă un risc mai mic: nu există zonă influențată termic și nici posibile defecte de îmbinare în cot, acolo unde tensiunile sunt maxime.
Sunt coturile disponibile în marca 316L?
Mărcile standard de catalog sunt 1.4541 (321) și 1.4571 (316Ti) - o variantă a oțelului 316 stabilizată cu titan, cu rezistență la coroziune apropiată de 1.4404. La cerere sunt disponibile și 1.4462 (duplex), 1.4539 și 1.4841. Disponibilitatea unei mărci pentru o anumită dimensiune poate fi verificată pe pagina de produs din magazin; pentru cantități mai mari este posibilă și fabricația la comandă.
